CEمعتمد
رافعات المنصاترافعة منصات نقالة ذاتية القيادة
SFL-CBD15 & SFL-CBD15-CE
هيكل روبوت متكامل، تخصيص مرن
تُعد SFL-CBD15 رافعة المنصات النقالة الذاتية القيادة الرائدة لدينا، إذ تجمع بين سعة حمولة قوية تبلغ 1,500 كجم وملاحة دقيقة بالليزر بتقنية SLAM. وقد صُمِّمت لبيئات الخدمات اللوجستية الصعبة، فتبلغ سرعة سير تصل إلى 1.4 م/ث مع الحفاظ على الامتثال للأمان متعدد الطبقات. والنسخة المعتمدة بشهادة CE (SFL-CBD15-CE) معتمدة بالكامل للأسواق الأوروبية.
📦
حجم مدمج، ومع ذلك بسعة حمولة 1.5 T
⚡
مجال رؤية واسع 360°، حماية أمان متعددة
🧭
أكثر من 3 أنواع من الحوامل، تعرّف بزاوية واسعة ودقة عالية
🛡️
سرعة تصل إلى 1.4 m/s، رسم خرائط يصل إلى 400000 m²
🔗
شحن سريع، تبديل سريع؛ بطارية مزدوجة، قدرة تحمّل مضاعفة
🔋
إصدارات CE وغير CE، متوفرة للسوق العالمي
نموذج ثلاثي الأبعاد تفاعلي
اسحب للتدوير · مرّر للتكبير
معايير المنتج
📦
1500
سعة الحمولة المقدّرة (kg)
🔋
8~10
عمر البطارية الإجمالي (h)
📏
205
ارتفاع الرفع القياسي (mm)
🔄
1532
أدنى نصف قطر دوران (mm)
🎯
±10, ±1
دقة تحديد الموضع (mm,°)
📦
1.4 / 1.4
سرعة القيادة (حمولة كاملة / بدون حمولة) (m/s)
المواصفات الكاملة
● Standard ○ Optional – None
| المعطيات الأساسية | نوع التشغيل | ملاحة آلية، عبر جهاز تحكم يدوي |
| نوع الملاحة | Laser SLAM | |
| نوع المنصة | منصة مفتوحة | |
| سعة الحمل الاسمية | 1500 kg | |
| مسافة مركز الحمل | 600 mm | |
| الوزن (مع البطارية) | 403 kg | |
| ارتفاع الرفع القياسي | 205 mm | |
| أبعاد الرافعة الشوكية: الطول × العرض × الارتفاع | 1685 x 980 x 1906 mm | |
| أبعاد الشوكة: الطول × العرض × الارتفاع | 1220 x (170+7) x 75 mm (7 mm wiring panel) | |
| العرض الخارجي للشوكة | 550 / 600 / 680 mm | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1200 (1200 موضوعة بمحاذاة الشوكة) | 2260+200 mm | |
| عرض ممر التستيف بزاوية قائمة، منصة 800×1200 (1200 موضوعة بمحاذاة الشوكة) | 2220+200 mm | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1000 (1000 موضوعة بمحاذاة الشوكة) | 2230+200 mm | |
| أدنى نصف قطر للدوران | 1532 mm | |
| نطاق درجة الحرارة والرطوبة المحيطة | TEMP: 0°C to 50°C / RH: 10% to 90%, no compression, no condensation | |
| معطيات الأداء | سرعة السير: بحمل كامل / بدون حمل | 1.4 / 1.4 m/s |
| القدرة على العبور (الميل / الدرجة / الفجوة) | < 5% / 10 mm / 30 mm | |
| دقة موضع الملاحة | ±10 mm | |
| دقة زاوية الملاحة | ±1° | |
| معطيات البطارية | مواصفات البطارية | 48 V / 46 Ah (lithium iron phosphate) |
| العمر التشغيلي الإجمالي للبطارية | 8 to 10 h | |
| زمن الشحن (10% إلى 80%) | 1 h | |
| طريقة الشحن | يدوي / آلي | |
| التكوينات الوظيفية | عدد أجهزة Lidar | 1(P+F OMD30M-R2000-B23-V1V1D-HD-1L) +2 (SICK nanoScan3 Core) |
| تجوال Wi-Fi | ● | |
| تفادي العوائق ثلاثي الأبعاد 3D | ● | |
| التعرّف على المنصات | ● | |
| تكوينات السلامة | زر الإيقاف الطارئ | ● |
| مؤشر صوتي وضوئي | ● | |
| مسافة الكبح: 1 m/s / 1.5 m/s | 1m / 2m | |
| حماية ارتفاع الشوكة | ● | |
| الشهادات | ISO 3691-4 | ● |
| EMC / ESD | ● | |
| UN38.3 | ● | |
| RED | ● |

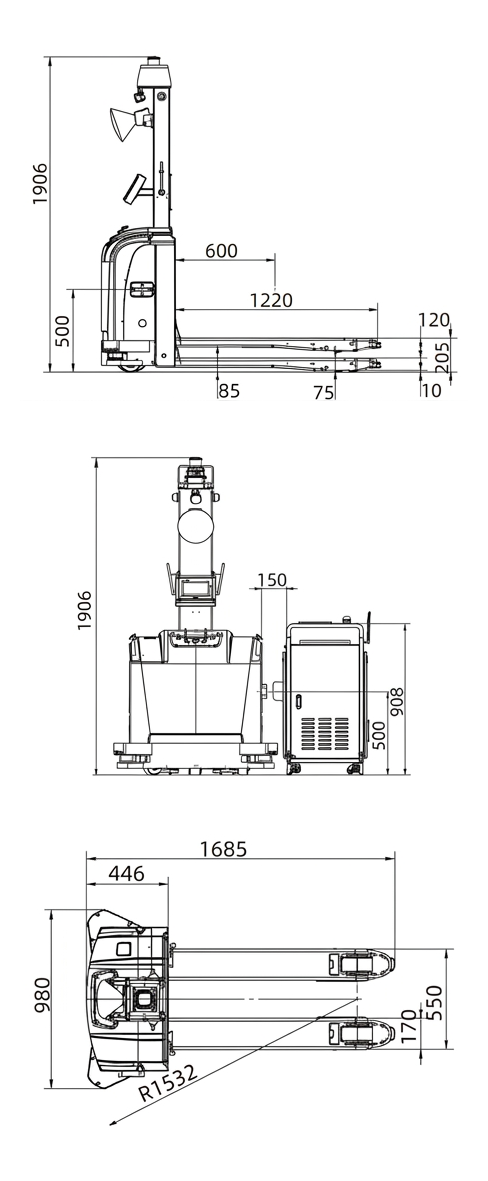

الأبعاد (مم)
التطبيقات النموذجية
نقل المنصات النقالة
المناولة العابرة
تسليم البضائع إلى الرصيف
خطوط التصنيع
