رافعات المنصاترافعة منصات نقالة ذاتية القيادة
SFL-CBD30
مرونة وكفاءة لحمولة 3 أطنان
صُمِّمت SFL-CBD30 للخدمات اللوجستية ثقيلة الحمولة بسعة حمولة تبلغ 3,000 كجم. ويفي نظام الأمان بماسحات الليزر مع كشف العوائق ثلاثي الأبعاد والحماية الليزرية بزاوية 360° بمتطلبات التشغيل الصعبة، مع ملاحة دقيقة بتقنية SLAM لتكامل سلس داخل عمليات المستودعات.
📦
مناولة حمولة 3 T، تعرّف اختياري على المنصّات
⚡
ملاحة SLAM ليزرية، دقة تحديد موضع تصل إلى ±10 mm
🧭
قدرة تحمّل 8 h
🛡️
حماية ليزرية بزاوية 360°، مسافة كبح ≤30 سم/≤50 سم
🔗
تكوين عالٍ للسلسلة الكاملة، استقرار فائق
نموذج ثلاثي الأبعاد تفاعلي
اسحب للتدوير · مرّر للتكبير
معايير المنتج
📦
3000
سعة الحمولة المقدّرة (kg)
🔋
8
عمر البطارية الإجمالي (h)
📏
205±5
ارتفاع الرفع القياسي (mm)
🔄
1360
أدنى نصف قطر دوران (mm)
🎯
±10, ±1
دقة تحديد الموضع (mm,°)
📦
1.5 / 1.66
سرعة القيادة (حمولة كاملة / بدون حمولة) (m/s)
المواصفات الكاملة
● Standard ○ Optional – None
| المعطيات الأساسية | نوع التشغيل | ملاحة آلية، عبر جهاز تحكم يدوي |
| نوع الملاحة | Laser SLAM | |
| نوع المنصة | منصة مفتوحة | |
| سعة الحمل الاسمية | 3000 kg (6613.86 lb) | |
| مسافة مركز الحمل | 600 mm (23.62 in) | |
| الوزن (مع البطارية) | 650 kg (1433.00 lb) | |
| ارتفاع الرفع القياسي | 205±5 mm (8.07±0.20 in) | |
| أبعاد الرافعة الشوكية: الطول × العرض × الارتفاع | 1720 x 960 x 2090 mm (67.72 × 37.80 × 82.28 in) | |
| أبعاد الشوكة: الطول × العرض × الارتفاع | 1220 x 173 x 60 mm (48.03 × 6.81 × 2.36 in) | |
| العرض الخارجي للشوكة | 600 / 680 mm (23.62 / 26.77 in) | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1200 (1200 موضوعة بمحاذاة الشوكة) | 1970+200 mm (77.56+7.87 in) | |
| عرض ممر التستيف بزاوية قائمة، منصة 800×1200 (1200 موضوعة بمحاذاة الشوكة) | 1891+200 mm (74.45+7.87 in) | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1000 (1000 موضوعة بمحاذاة الشوكة) | 1881+200 mm (74.05+7.87 in) | |
| أدنى نصف قطر للدوران | 1360 mm (53.54 in) | |
| نطاق درجة الحرارة والرطوبة المحيطة | TEMP:0°C to 50°C / RH: 10% to 90%, no compression, no condensation (TEMP: 32°F to 122°F / RH: 10% to 90%, no compression, no condensation) | |
| معطيات الأداء | سرعة السير: بحمل كامل / بدون حمل | 1.5 / 1.66 m/s (4.92 / 5.44 ft/s) |
| القدرة على العبور (الميل / الدرجة / الفجوة) | <5% / 10 mm / 30 mm (< 5% / 0.39 in / 1.18 in) | |
| دقة موضع الملاحة | ±10 mm (± 0.39 in) | |
| دقة زاوية الملاحة | ±1° | |
| معطيات البطارية | مواصفات البطارية | 51.2 V / 106 Ah (lithium iron phosphate) |
| العمر التشغيلي الإجمالي للبطارية | 8 h | |
| زمن الشحن (10% إلى 90%) | 2 to 3 h | |
| طريقة الشحن | يدوي / آلي | |
| التكوينات الوظيفية | عدد أجهزة Lidar | 1 (SLM-SLE4248) +2 (SLD40) |
| تجوال Wi-Fi | ● | |
| تفادي العوائق ثلاثي الأبعاد 3D | ● | |
| التعرّف على المنصات | ○ | |
| تستيف الأقفاص | ○ | |
| التعرّف على المنصات في الأرفف العالية | ○ | |
| تستيف المنصات | ○ | |
| شاشة HMI | ● | |
| تكوينات السلامة | زر الإيقاف الطارئ | ● |
| مؤشر صوتي وضوئي | ● | |
| مسافة الكبح: 1 m/s / 1.5 m/s | ≤30 cm / ≤50 cm (≤11.81 in / ≤19.69 in) | |
| حماية ليزرية °360 | ● | |
| شريط الصد | ● | |
| حماية ارتفاع الشوكة | ● | |
| الشهادات | ISO 3691-4 | - |
| EMC | - | |
| UN38.3 | - | |
| RED | - |

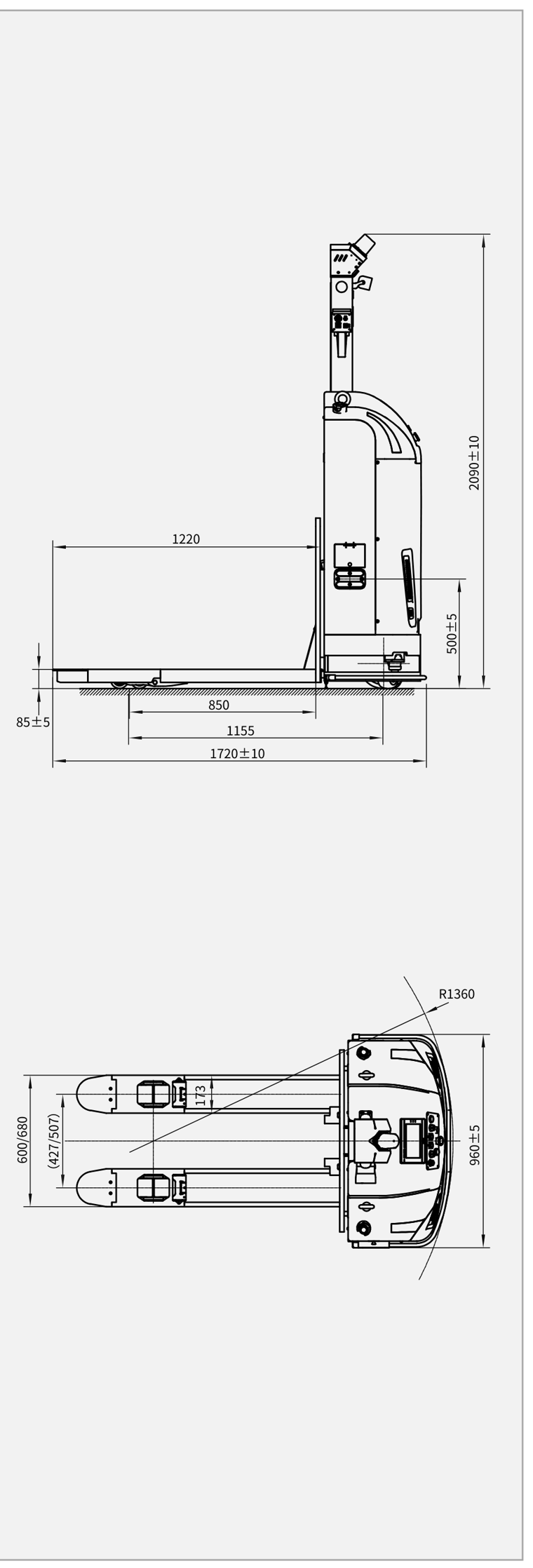

الأبعاد (مم)
التطبيقات النموذجية
عمليات المستودعات الأوروبية
نقل البضائع الثقيلة
المناولة العابرة
مراكز الخدمات اللوجستية
