رافعات ذات ذراع تمديدرافعة ذات ذراع تمديد
SSR-1400
ذراع تمديد مرن، هيكل روبوت نحيف
تُعد الرافعة ذات ذراع التمديد الذاتية القيادة SSR-1400 منصة ذراع التمديد الأساسية لدينا، إذ تجمع بين سعة حمولة تبلغ 1,400 كجم وتصميم هيكل نحيف للتخزين على الرفوف العالية ذات الممرات الضيقة. وتتيح آلية ذراع التمديد المرنة ونظام تحديد الموضع على الارتفاع المتقدم تخزيناً واسترجاعاً آليين على ارتفاع رفع قياسي يبلغ 3 أمتار، مما يجعلها مثالية لمشاريع أتمتة المستودعات الجديدة والقائمة على حد سواء.
📦
متوافق مع منصّات متنوعة، تكديس بارتفاع 3 أمتار
⚡
تعلّم عميق بتقنية AI، تعرّف على حوامل متعددة
🧭
سعة حمولة 1.4 T، قدرة تحمّل لمدة 8 ساعات
🛡️
دقة تحديد موضع ±10 mm، أدنى نصف قطر دوران 1482 mm
🔗
حماية شاملة، أمان حقيقي
🔋
تخصيص مرن، 4 خيارات متوفرة
نموذج ثلاثي الأبعاد تفاعلي
اسحب للتدوير · مرّر للتكبير
معايير المنتج
📦
1400
سعة الحمولة المقدّرة (kg)
🔋
8
عمر البطارية الإجمالي (h)
📏
3000
ارتفاع الرفع القياسي (mm)
🔄
1482
أدنى نصف قطر دوران (mm)
🎯
±10，±0.5
دقة تحديد الموضع (mm,°)
📦
1.2 / 1.5
سرعة القيادة (حمولة كاملة / بدون حمولة) (m/s)
المواصفات الكاملة
● Standard ○ Optional – None
| المعطيات الأساسية | نوع التشغيل | ملاحة آلية، عبر جهاز تحكم يدوي |
| نوع الملاحة | Laser SLAM | |
| نوع المنصة | منصة مفتوحة / منصة مغلقة | |
| سعة الحمل الاسمية | 1400 kg | |
| مسافة مركز الحمل | 500 mm | |
| الوزن (مع البطارية) | 1890 kg | |
| ارتفاع الرفع القياسي | 3000 mm | |
| أبعاد الرافعة الشوكية: الطول × العرض × الارتفاع | 2264 x 1184 x 2172 mm | |
| أبعاد الشوكة: الطول × العرض × الارتفاع | 1220 x 120 x 40 mm | |
| العرض الخارجي للشوكة | 650 mm | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1200 (1200 موضوعة بمحاذاة الشوكة) | 2195 / 2255 mm | |
| عرض ممر التستيف بزاوية قائمة، منصة 800×1200 (1200 موضوعة بمحاذاة الشوكة) | 2125 / 2185 mm | |
| أدنى نصف قطر للدوران | 1480 mm | |
| نطاق درجة الحرارة والرطوبة المحيطة | TEMP: 0°C to 50°C / RH: 10% to 90%, no compression, no condensation | |
| معطيات الأداء | سرعة السير: بحمل كامل / بدون حمل | 1.2 / 1.5 m/s |
| القدرة على العبور (الميل / الدرجة / الفجوة) | < 5% / 20 mm / 30 mm | |
| دقة موضع الملاحة | ±10 mm | |
| دقة زاوية الملاحة | ±0.5° | |
| معطيات البطارية | العمر التشغيلي الإجمالي للبطارية | 10 h |
| زمن الشحن (10% إلى 80%) | 2 h | |
| طريقة الشحن | يدوي / آلي | |
| مواصفات البطارية | 24 V / 180 Ah (lithium iron phosphate) | |
| التكوينات الوظيفية | تجوال Wi-Fi | ○ |
| تفادي العوائق ثلاثي الأبعاد 3D | ○ | |
| التعرّف على المنصات | ○ | |
| تستيف الأقفاص | ○ | |
| التعرّف على المنصات في الأرفف العالية | ○ | |
| تستيف المنصات | ○ | |
| شاشة HMI | ● | |
| عدد أجهزة Lidar | 1 (P+F R2000) +3 (OLEI LR-1BS2H) | |
| تكوينات السلامة | زر الإيقاف الطارئ | ● |
| مؤشر صوتي وضوئي | ● | |
| مسافة الكبح: 1 m/s / 1.5 m/s | ≤30 cm / ≤50 cm | |
| حماية ليزرية °360 | ● | |
| شريط الصد | ● | |
| حماية ارتفاع الشوكة | ● | |
| الشهادات | UN38.3 | ● |

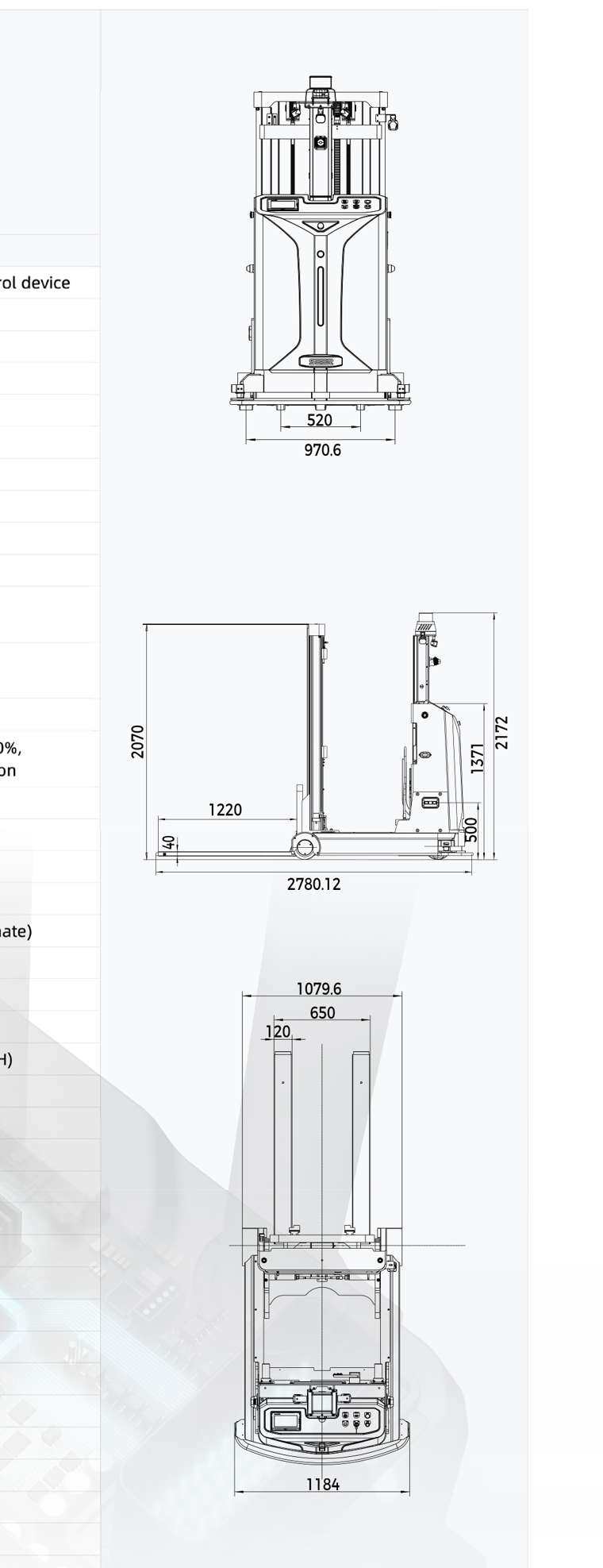

الأبعاد (مم)
التطبيقات النموذجية
المستودعات ذات الرفوف العالية
التخزين والاسترجاع الآليان
أتمتة المنشآت القائمة
هل أنت مستعد لأتمتة عمليتك؟
سيساعدك مهندسو الحلول لدينا على تهيئة واختبار ونشر SSR-1400 لسير عملك المحدد.
