رافعات ذات ذراع تمديدرافعة ذات ذراع تمديد
SSR-1400US
ذراع تمديد مرن، هيكل روبوت نحيف
صُمِّمت SSR-1400US لعمليات المستودعات في أمريكا الشمالية، فجمعت بين سعة حمولة تبلغ 1,400 كجم وأبعاد شوكة وممر مُعايرة لأحجام المنصات النقالة الأمريكية القياسية وتخطيطات المستودعات. ويتيح هيكلها النحيف ذو ذراع التمديد وملاحتها المتقدمة بتقنية SLAM أتمتة الرفوف العالية عبر نطاق واسع من منشآت التوزيع والتصنيع الأمريكية.
📦
متوافق مع ISO 3691-4 / EMC، فعّالية عالية من حيث التكلفة
⚡
تعلّم عميق بتقنية AI، تعرّف على حوامل متعددة
🧭
سعة حمولة 1.4 T، قدرة تحمّل لمدة 8 ساعات
🛡️
دقة تحديد موضع ±10 mm، تشغيل سلس في الممر الضيق
🔗
متوافق مع منصّات متنوعة، تكديس بارتفاع 3 أمتار
🔋
تخصيص مرن، 4 خيارات متوفرة
نموذج ثلاثي الأبعاد تفاعلي
اسحب للتدوير · مرّر للتكبير
معايير المنتج
📦
1400
سعة الحمولة المقدّرة (kg)
🔋
8
عمر البطارية الإجمالي (h)
📏
3000
ارتفاع الرفع القياسي (mm)
🔄
1482
أدنى نصف قطر دوران (mm)
🎯
±10, ±0.5
دقة تحديد الموضع (mm,°)
📦
1.2 / 1.5
سرعة القيادة (حمولة كاملة / بدون حمولة) (m/s)
المواصفات الكاملة
● Standard ○ Optional – None
| المعطيات الأساسية | نوع التشغيل | ملاحة آلية |
| نوع الملاحة | Laser SLAM | |
| نوع المنصة | منصة مفتوحة / منصة مغلقة | |
| سعة الحمل الاسمية | 1400 kg (3086.47 lb) | |
| مسافة مركز الحمل | 500 mm (19.69 in) | |
| الوزن (مع البطارية) | 2060 kg (4541.52 lb) | |
| ارتفاع الرفع القياسي | 3000 mm (118.11 in) | |
| أبعاد الرافعة الشوكية: الطول × العرض × الارتفاع | 2190 x 1192 x 2228 mm (86.22 x 46.93 x 87.72 in) | |
| أبعاد الشوكة: الطول × العرض × الارتفاع | 1220 x 122 x 40 mm (48.03 x 4.8 x 1.57 in) | |
| العرض الخارجي للشوكة | 400 to 700 mm (adjustable) (15.75-27.56 in) | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1200 (1200 موضوعة بمحاذاة الشوكة) | 2260+200 mm (88.98 +7.87 in) | |
| عرض ممر التستيف بزاوية قائمة، منصة 800×1200 (1200 موضوعة بمحاذاة الشوكة) | 2220+200 mm (87.4 +7.87 in) | |
| عرض ممر التستيف بزاوية قائمة، منصة 1000×1000 (1000 موضوعة بمحاذاة الشوكة) | - | |
| أدنى نصف قطر للدوران | 142 mm (58.35 in) | |
| نطاق درجة الحرارة والرطوبة المحيطة | TEMP: 0°C to 50°C / RH: 10% to 90%, no compression, no condensation (TEMP: 32°F to 122°F / RH: 10% to 90%, no compression, no condensation) | |
| معطيات الأداء | سرعة السير: بحمل كامل / بدون حمل | 1.2 / 1.5 m/s (3.94 / 4.92 ft/s) |
| القدرة على العبور (الميل / الدرجة / الفجوة) | <3% / 10 mm / 30 mm (<3% / 0.39 in / 1.18 in) | |
| دقة موضع الملاحة | ±10 mm (±0.39 in) | |
| دقة زاوية الملاحة | ±0.5° | |
| معطيات البطارية | مواصفات البطارية | 24 V / 210Ah (lithium iron phosphate) |
| العمر التشغيلي الإجمالي للبطارية | 8 h | |
| زمن الشحن (10% إلى 80%) | 2.5 h | |
| طريقة الشحن | يدوي / آلي | |
| التكوينات الوظيفية | عدد أجهزة Lidar | 1 (SLM-SLE4248) +3 (SICK NanoScan3 HV) |
| تجوال Wi-Fi | ● | |
| تفادي العوائق ثلاثي الأبعاد 3D | ● | |
| التعرّف على المنصات | ○ | |
| تستيف الأقفاص | ○ | |
| التعرّف على المنصات في الأرفف العالية | ○ | |
| تستيف المنصات | ● | |
| شاشة HMI | ● | |
| تكوينات السلامة | زر الإيقاف الطارئ | ● |
| مؤشر صوتي وضوئي | ● | |
| مسافة الكبح: 1 m/s / 1.5 m/s | ≤50 cm / ≤72 cm (≤19.69 in / ≤28.35 in) | |
| حماية ليزرية °360 | ● | |
| شريط الصد | ○ | |
| حماية ارتفاع الشوكة | ● | |
| الشهادات | ISO 3691-4 | ● |
| EMC | ● | |
| UN38.3 | ● | |
| RED | ● |

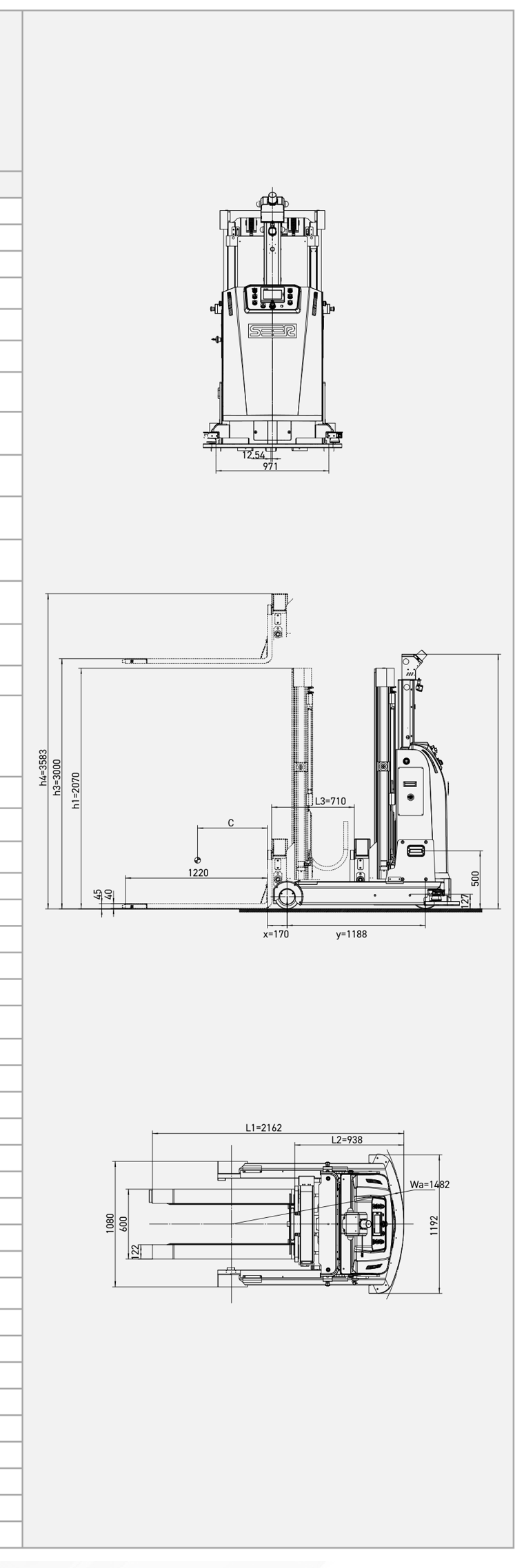

الأبعاد (مم)
التطبيقات النموذجية
مراكز التوزيع في أمريكا الشمالية
المستودعات الأمريكية ذات الرفوف العالية
الخدمات اللوجستية للسيارات
سلسلة توريد التجزئة
هل أنت مستعد لأتمتة عمليتك؟
سيساعدك مهندسو الحلول لدينا على تهيئة واختبار ونشر SSR-1400US لسير عملك المحدد.
