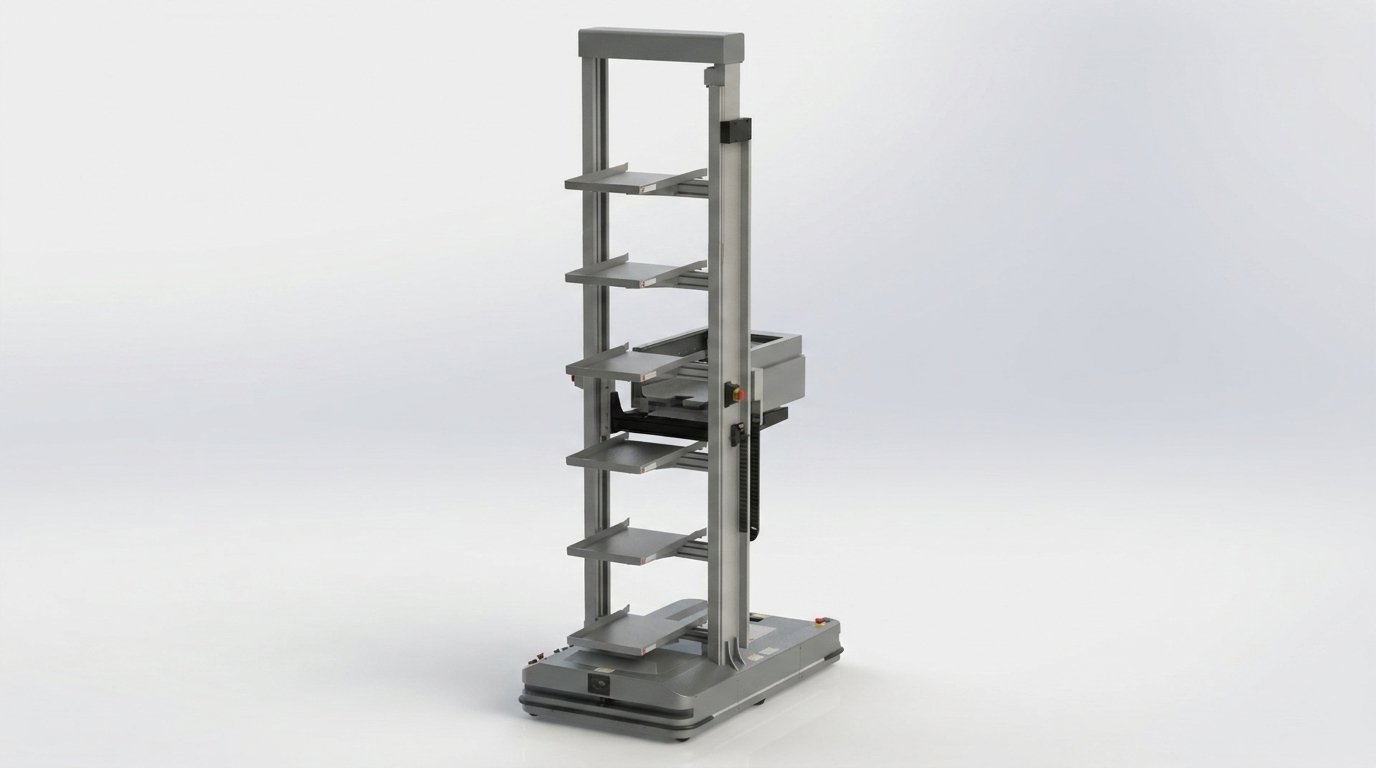

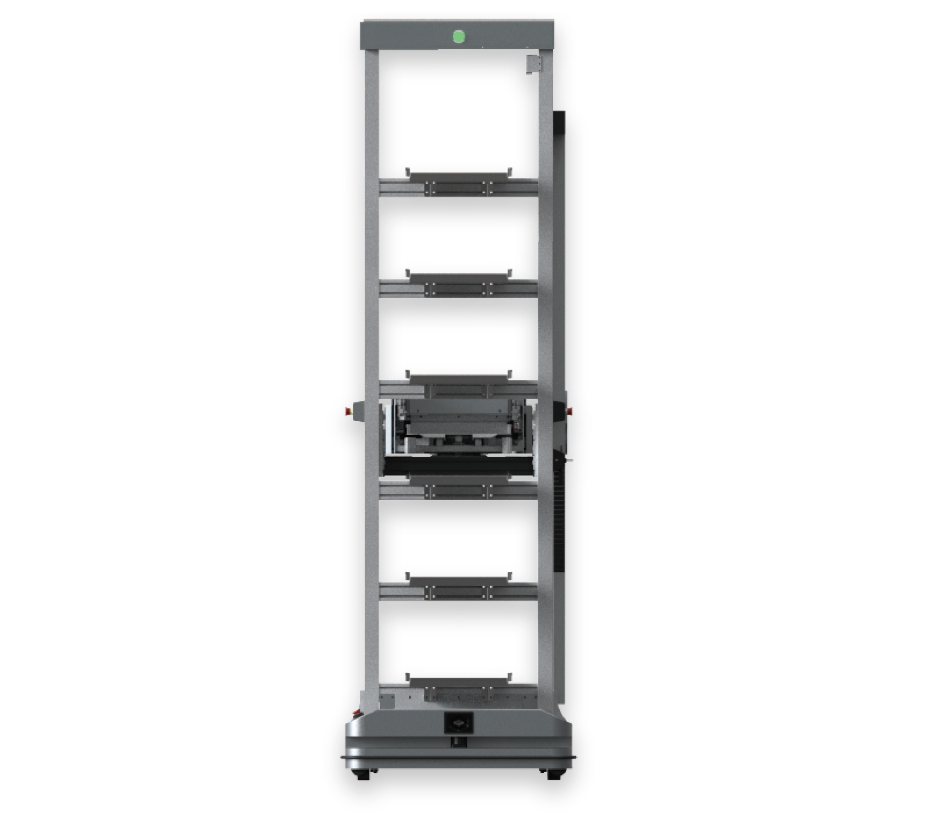

Karton-Transferroboter
SPK-M50J-ZQ
Intelligente Kartonhandhabung, nahtlose Integration in die Förderlinie
Der Karton-Transferroboter SPK-M50J-ZQ ist ein autonomer Roboter, der speziell für das Aufnehmen, Transferieren und Absetzen von Kartons in Lager- und Produktionsumgebungen entwickelt wurde. Ausgestattet mit einem integrierten oberen Fördermodul, nimmt er Kartons autonom von Eingangsförderern auf, transportiert sie durch die Anlage und setzt sie präzise auf Ausgangslinien oder an Arbeitsstationen ab. Angetrieben von der einheitlichen Flywei-Steuerung und vollständig kompatibel mit dem M4-Flottenmanagement, lässt er sich mit minimalem Integrationsaufwand in die bestehende Logistikinfrastruktur einbinden.
Wichtigste Merkmale
- Karton-Tragfähigkeit von 50 kg
- Integriertes oberes Fördermodul für nahtlosen Kartontransfer
- Kompatibel mit Standard-Förderhöhen und -breiten
- Andockgenauigkeit von ±10 mm für die Absetzung am Linienrand
- Laser-SLAM-Navigation — ohne Schienen oder Führungen
- Automatisches Laden für einen kontinuierlichen Betrieb über mehrere Schichten
- Offenes VDA5050-Protokoll für die Integration mit WMS/WCS
Technische Spezifikationen
Leistung
| Tragfähigkeit | 50 kg |
| Höchstgeschwindigkeit (unbeladen) | 2,0 m/s |
| Höchstgeschwindigkeit (beladen) | 1,5 m/s |
| Andockgenauigkeit | ±10 mm |
| Positioniergenauigkeit | ±10 mm |
| Min. Wendekreis | 0 mm (auf der Stelle) |
Fördermodul
| Modultyp | Integriertes Bandfördermodul |
| Förderbreite | 400 mm |
| Förderlänge | 600 mm |
| Transferhöhe | Einstellbar (±30 mm) |
| Transferrichtung | Bidirektional |
| Kompatible Kartongröße | Bis zu 600×400×400 mm |
Stromversorgung und Batterie
| Batterietyp | Lithium-Ionen |
| Batteriespannung | 48V |
| Batteriekapazität | 40Ah |
| Betriebsstunden | ≥10 h |
| Lademodus | Automatisches Andockladen |
| Ladezeit | ~2 h |
Navigation und Sicherheit
| Navigationsart | Laser-SLAM (natürliche Merkmale) |
| Sicherheitslaser | 2× Sicherheits-Laserscanner |
| 3D-Erkennung | Frontale 3D-Tiefenkamera |
| Not-Halt | Hardware + Software |
| Kommunikation | WiFi 802.11 a/b/g/n/ac (5GHz) |
| Protokoll | VDA5050 |
| Schutzart | IP54 |
Typische Anwendungen
